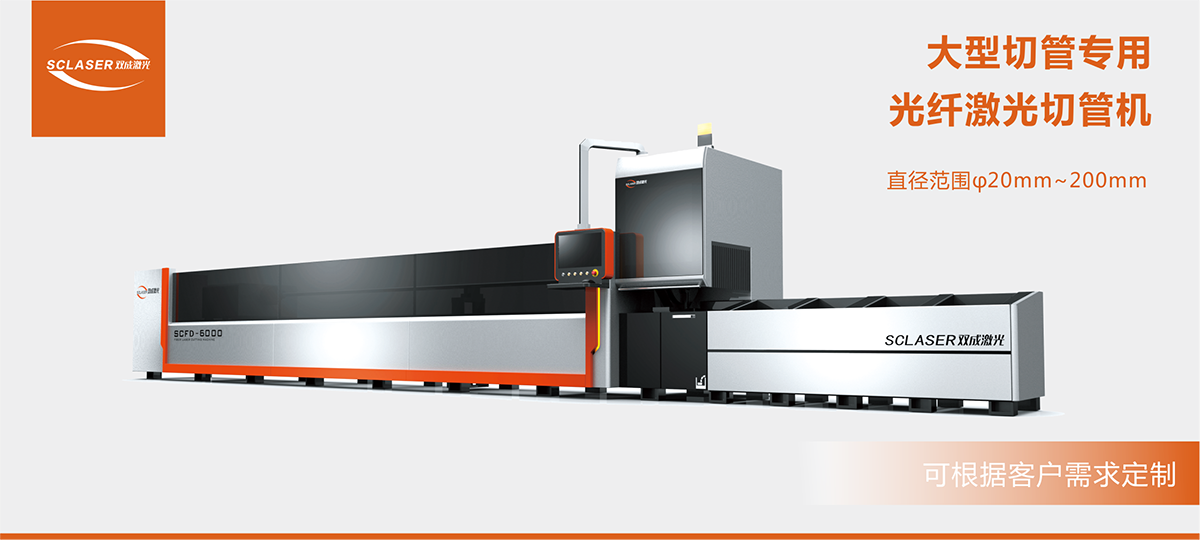

大型激光切管機

功率:1000w~12000w

管材加工范圍:φ20mm-220mm(也可根據客戶要求定制卡盤)

適用于圓管,方管,矩形管,扁管、槽鋼、H型鋼等各類異型管材的切割。


咨詢熱線: 153-8715-8873

郵箱:whsclaser@163.com

  • 產品介紹
  • 技術參數
  • 樣品展示
  • 視頻展示

雙卡盤激光切管機

1、能滿足各類異型管的切割,自主研發的三維管材切割軟件適用于圓管,方管,矩形管,扁管、槽鋼、H型鋼等各類異型管材的切割,解決了傳統激光切管機西門子和FANUC系統需要借助CAM套料路徑計算軟件,才能完成三維切割的弊端,為客戶節省了昂貴的CAM軟件成本;

2、選用武漢銳科光纖激光器,導光系統由光纖組成,激光發生器中沒有一片鏡片,使用過程中不需要維護,體積小巧便于集成,不需要啟動時間,功率密度高,卓越的光學模式,激光器中核心技術最尖端的制造廠家。

3、能在各類管材管壁切割各種圖形,也能在各類管材端部切割斜截端面;

4、自定心雙氣動卡盤,保障較長管材被夾緊時的平整度和送料精準度;

5、特制高壓氣體管除渣裝置,管材切割完成后,內壁光潔,無需二次處理;

6、絲桿導軌,電機等核心部件,均選用大品牌,確保機器能長期穩定的運轉;


設備型號

SC-FD6000-1000W-12000W

激光工作介質

ND:YVO4

激光波長

1070 nm

額定輸出功率

2000W

光束質量

<0.373mrad

激光工作介質

ND:YVO4

激光波長

1070 nm

管材加工范圍(長×管徑)

6000mm×Φ30-220mm(也可根據客戶要求定制卡盤大小)

有效切割管材直徑

Φ20-220

有效管材切割長度

6000mm

旋轉軸定位精度

≤ ± 15秒

旋轉軸重復定位精度

≤ ± 2秒

X、Y、Z單軸最大定位速度

70-80 m/min

支持三維繪圖軟件

UG

電力需求

380V/50Hz/100A

切割氣體要求

氧氣、氮氣或空氣

切割空氣壓力要求

>12.5公斤


雙卡盤激光切管機
